Potisna ploča za pisoar Prevista

Potisna ploča za pisoar Prevista

Visign for More 200
infracrveno aktiviranje ispiranja
  • za sljedeće komponente ili namjene: sustav za ispiranje pisoara
  • umjetni materijal, staklo, drvo
  • bezdodirno infracrveno aktiviranje ispiranja s prednje strane

Oprema

Pričvrsni okvir, elementi za pričvršćivanje, elektronički kartuša ventil, mrežni adapter

Tehnički podaci

mrežni napon 100 – 240 V AC/50 – 60 Hz

Uputa

S funkcijom Viega Hygiene po izboru nakon 1 h, 12 h, 24 h, 72 h ili 168 h nekorištenja.
S fugom između zida i potisne ploče radi vizualnog razdvajanja komponenata.

Model 8620.2

godina proizvodnje od 04/2019

Artikli

Pokrovna ploča PJ Artikl Količina
umjetni materijal, alpski bijelo 1 774 639
umjetni materijal, kromirani 1 774 622
umjetni materijal, mat crno 1 814 090
umjetni materijal, boja inoxa, brušeno 1 774 646
staklo, crno 1 774 677
staklo, bijelo 1 774 660
obojeno hrastovo drvo 1 774 653

Eksplodirani crtež

  1. Osnovni okvir za pisoar Model 8580.25 (786403)
  2. Aktiviranje ispiranja pisoara Model 8580.28 (786434)
  3. Kartuša ventil Model 8580.31 (786564)
  4. Mrežni adapter Model 8580.32 (786571)

Popis rezervnih dijelova

1 - Osnovni okvir za pisoar

Model 8580.25

2 - Aktiviranje ispiranja pisoara

infracrveno aktiviranje ispiranja

Model 8580.28

3 - Kartuša ventil

elektronička izvedba

Model 8580.31

4 - Mrežni adapter

Model 8580.32

Popis pribora

Ugradni okvir za pisoar Prevista

u razini s pločicama

Model 8651.2

Sjedište baterije

Model 8580.33

Adapter

Model 8570.57

Etikete

Pokrovna ploča logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
umjetni materijal, alpski bijelo 774 639
umjetni materijal, kromirani 774 622
umjetni materijal, mat crno 814 090
umjetni materijal, boja inoxa, brušeno 774 646
staklo, crno 774 677
staklo, bijelo 774 660
obojeno hrastovo drvo 774 653

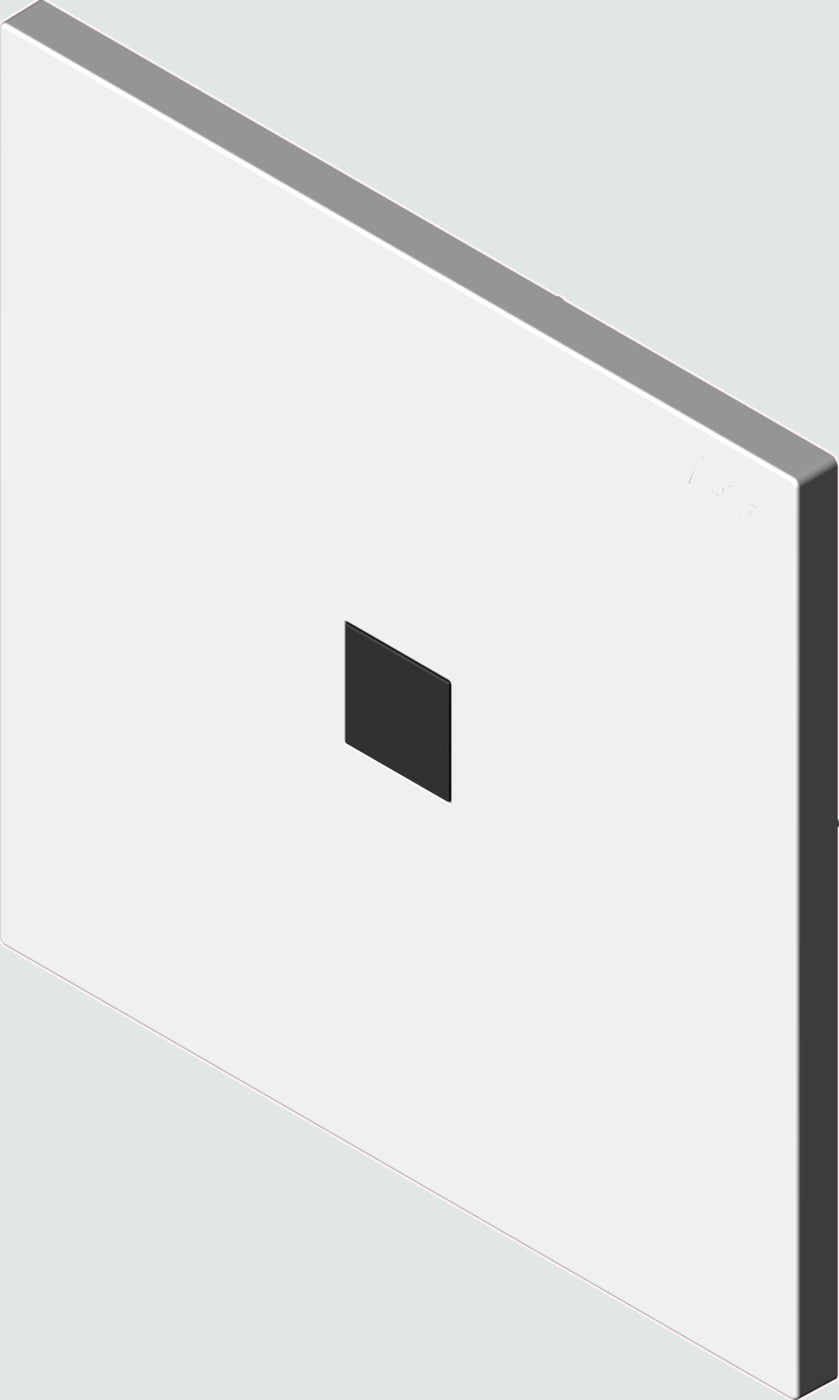

CAD datoteke

  • Za zakretanje upotrijebite lijevu tipku miša
  • Za pomicanje upotrijebite desnu tipku miša
  • Za uvećanje upotrijebite kotačić miša
  • Za zakretanje dodirnite jednim prstom
  • Za pomicanje dodirnite dvama prstima
  • Za uvećanje privucite prste

(Molimo odaberite)

Pokrovna ploča veličina datoteke Artikl
umjetni materijal, alpski bijelo 28 KB 774 639
umjetni materijal, kromirani 28 KB 774 622
umjetni materijal, mat crno 28 KB 814 090
umjetni materijal, boja inoxa, brušeno 28 KB 774 646
staklo, crno 28 KB 774 677
staklo, bijelo 28 KB 774 660
obojeno hrastovo drvo 28 KB 774 653

Preuzimanje datoteka
