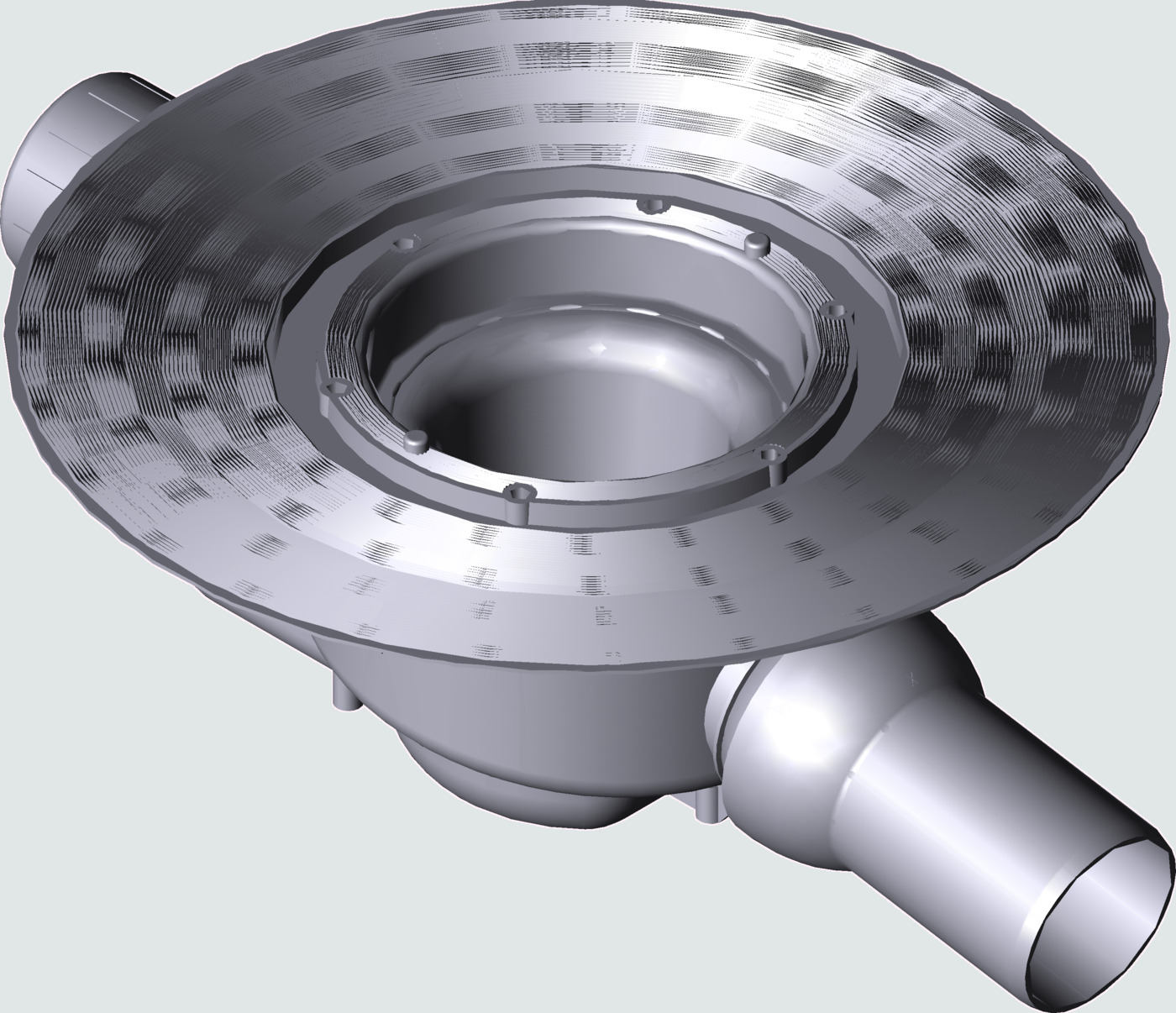

Advantix-Kupaonski odvod

Advantix-Kupaonski odvod

  • sistemska veličina 100
  • bez: nasadnik

Oprema

Čep, brtvena prirubnica, sifon, može se izvaditi, dovod DN40 može se zakretati, odvodna cijev s kugličnim zglobom

Tehnički podaci

učinak odvoda kod visine uspora 10 mm 0,66 l/s
učinak odvoda kod visine uspora 20 mm 1,1 l/s
učinak odvoda kod dovoda 1,2 l/s
s kontrolom kvalitete prema normi DIN EN 1253

Model 4921.65

godina proizvodnje od 01/1994

Artikli

DN Aw PJ Artikl Količina
50 ✓ 1 284 619

Aw = vodoravan odvod

Eksplodirani crtež

  1. Advantix-Uronska cijev Model 4921.20 (556372)

Popis rezervnih dijelova

1 - Advantix-Uronska cijev

Model 4921.20

Popis pribora

Advantix-Element nastavak

Model 4925

Advantix-Element za izjednačavanje visine

Model 4947

Advantix-Element nastavak

Model 4947.1

Advantix-Brtvena prirubnica

Model 4924

Advantix-Nasadnik

Model 4934.2

Advantix-Nasadnik

Model 4934.3

Advantix-Nasadnik

Model 4934.4

Advantix-Nasadnik

Model 4934.5

Etikete

DN Aw logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
50 ✓ 284 619

CAD datoteke

  • Za zakretanje upotrijebite lijevu tipku miša
  • Za pomicanje upotrijebite desnu tipku miša
  • Za uvećanje upotrijebite kotačić miša
  • Za zakretanje dodirnite jednim prstom
  • Za pomicanje dodirnite dvama prstima
  • Za uvećanje privucite prste

(Molimo odaberite)

DN Aw veličina datoteke Artikl
50 ✓ 664 KB 284 619

Aw = vodoravan odvod
