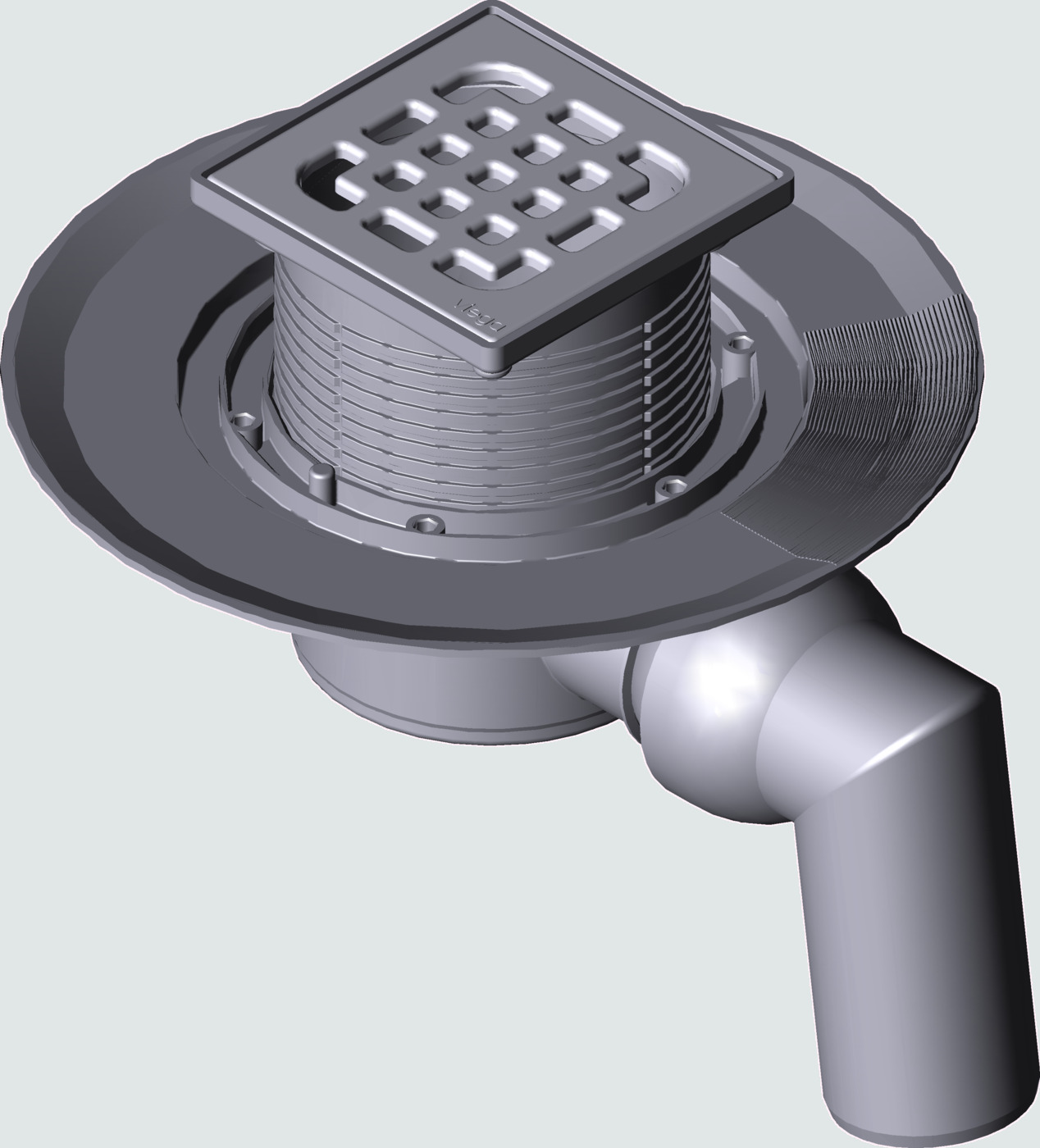

Advantix-Kupaonski odvod

Advantix-Kupaonski odvod

  • umjetni materijal
  • sistemska veličina 100

Oprema

Nasadnik 100x100 mm, prilagodljive visine, može se okretati, okvir od umjetnog materijala, čep, rešetka od plemenitog čelika 1.4301, brtvena prirubnica, sifon, može se izvaditi, dovod DN40, ispusna cijev 90° sa kugličnim zglobom

Tehnički podaci

visina zaporne vode 30 mm
klasa opterećenja K = 300 kg
učinak odvoda kod visine uspora 10 mm 0,4 l/s
učinak odvoda kod visine uspora 20 mm 0,6 l/s
učinak odvoda prema DIN EN 1253

Model 4935.3

godina proizvodnje od 01/2005

Artikli

DN PJ Artikl Količina
50 1 557 126

Eksplodirani crtež

  1. Advantix-Rešetka Model 4933.3
  2. Advantix-Nasadnik s okvirom za podni odvod Model 4922.2 (534516)
  3. Advantix-O-prsten Model 4943.20 (556402)
  4. Advantix-Uronska cijev Model 4935.21 (686093)

Popis rezervnih dijelova

1 - Advantix-Rešetka

Model 4933.3

2 - Advantix-Nasadnik s okvirom za podni odvod

Model 4922.2

3 - Advantix-O-prsten

Model 4943.20

4 - Advantix-Uronska cijev

Model 4935.21

Popis pribora

Advantix-Element nastavak

Model 4925

Advantix-Nasadnik

Model 4934.2

Advantix-Nasadnik

Model 4934.3

Advantix-Nasadnik

Model 4934.4

Advantix-Nasadnik

Model 4934.5

Etikete

DN logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
50 557 126

CAD datoteke

  • Za zakretanje upotrijebite lijevu tipku miša
  • Za pomicanje upotrijebite desnu tipku miša
  • Za uvećanje upotrijebite kotačić miša
  • Za zakretanje dodirnite jednim prstom
  • Za pomicanje dodirnite dvama prstima
  • Za uvećanje privucite prste

(Molimo odaberite)

DN veličina datoteke Artikl
50 1 MB 557 126
