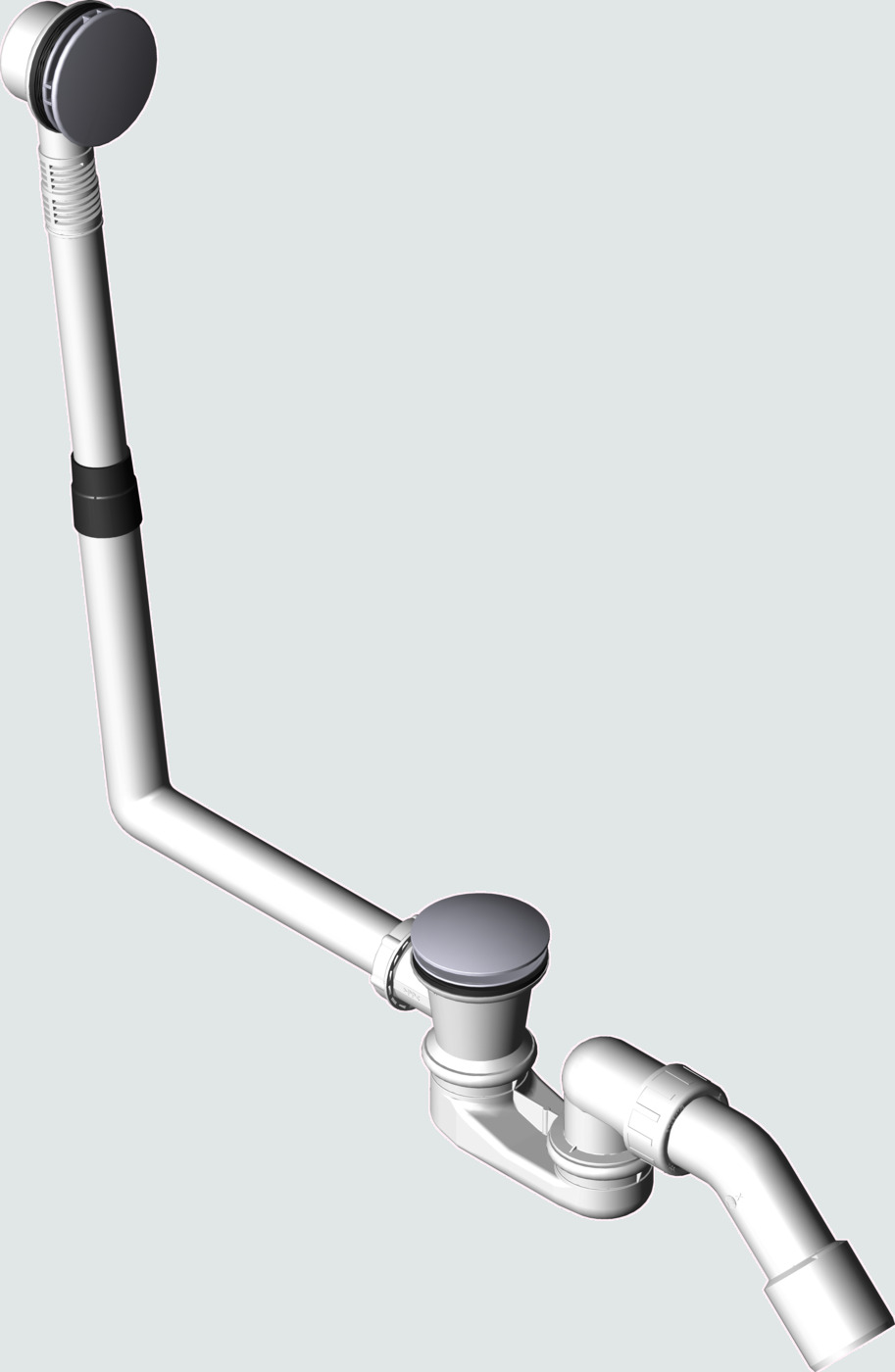

Odvod/preljev

Odvod/preljev

tehnika klik-​zatvaranja
spljoštena izvedba, potrebno samo 33 mm iza kade
  • umjetni materijal, mesing

Oprema

Tehnika klik-​zatvaranja, rozeta preljeva, sifon, odvodno koljeno 45°

Tehnički podaci

visina zaporne vode 50 mm
učinak odvoda 20 mm kod visine uspora 0,92 l/s
preljevni kapacitet pri visini uspora 60 mm iznad sredine preljevnog otvora 0,60 l/s
s kontrolom kvalitete prema normi DIN EN 274

Model 6177.45

godina proizvodnje od 01/2005

Artikli

DN BS B52 PJ Artikl Količina
40/50 ✓ ✓ 24 572 853

BS = kada za kupanje, standardna
B52 = za kadu za kupanje s promjerom odvoda Ø 52

Eksplodirani crtež

  1. Brtva Model 9959.4 (398385)
  2. Poklopac preljeva Model 6148.02 (750008)
  3. Čunjasti ventil Model 6977.9 (585334)
  4. Brtva Model 6977.91 (585341)
  5. Brtva Model 9959.1-182 (103262)
  6. Odvodno koljeno 45° Model 6162.99 (719265)
  7. Preljevna cijev Model 6176-651 (113124)
  8. Spojnica Model 6167-417 (117245)

Popis rezervnih dijelova

1 - Brtva

Model 9959.4

2 - Poklopac preljeva

Model 6148.02

3 - Čunjasti ventil

Model 6977.9

4 - Brtva

Model 6977.91

5 - Brtva

Model 9959.1-182

6 - Odvodno koljeno 45°

Model 6162.99

7 - Preljevna cijev

Model 6176-651

8 - Spojnica

Model 6167-417

Etikete

DN BS B52 logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
40/50 ✓ ✓ 572 853

CAD datoteke

  • Za zakretanje upotrijebite lijevu tipku miša
  • Za pomicanje upotrijebite desnu tipku miša
  • Za uvećanje upotrijebite kotačić miša
  • Za zakretanje dodirnite jednim prstom
  • Za pomicanje dodirnite dvama prstima
  • Za uvećanje privucite prste

(Molimo odaberite)

DN BS B52 veličina datoteke Artikl
40/50 ✓ ✓ 3 MB 572 853

BS = kada za kupanje, standardna
B52 = za kadu za kupanje s promjerom odvoda Ø 52
