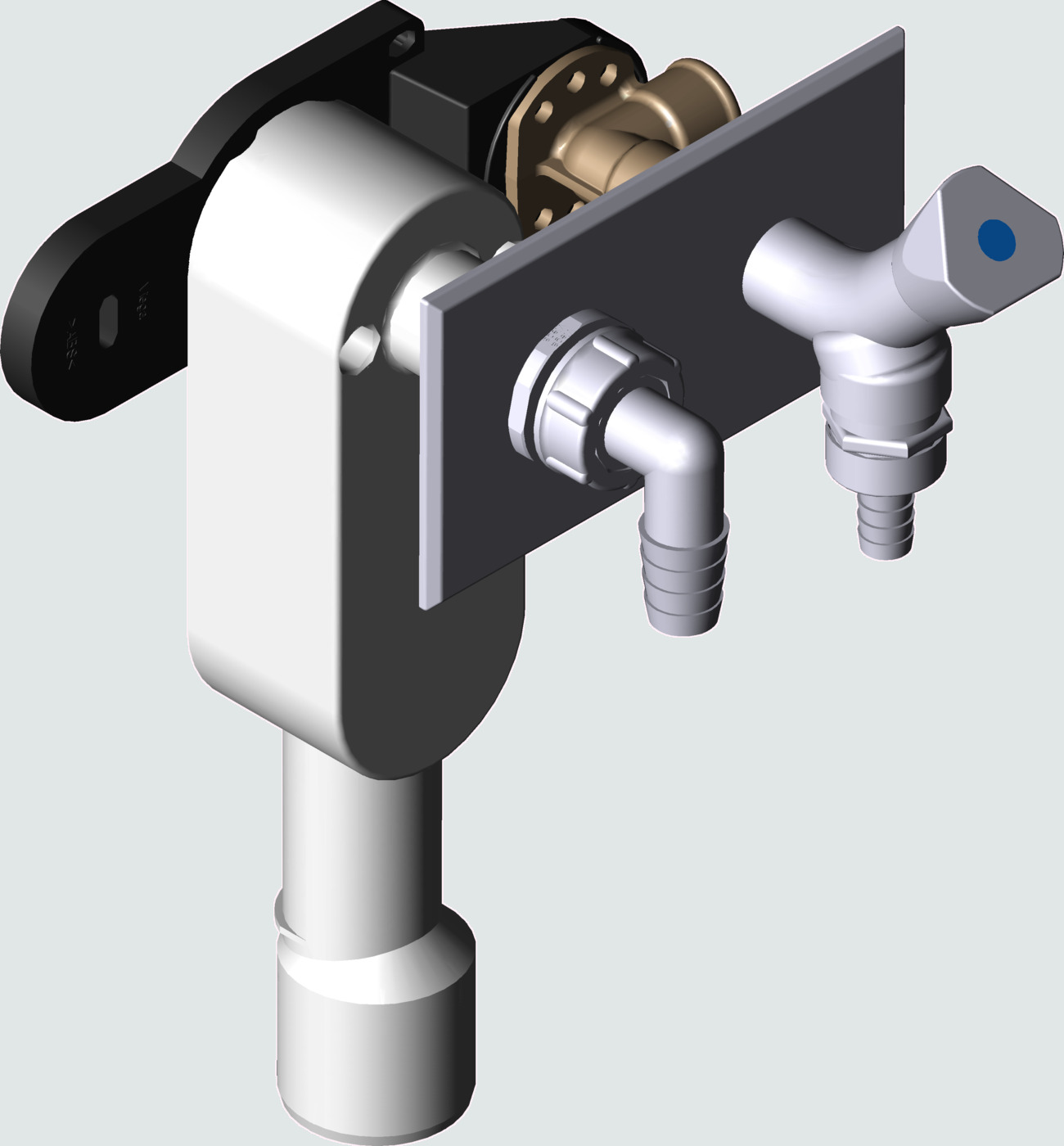

Sifon

Sifon

  • za sljedeće komponente ili namjene: ugrađivanje u zid, odvodno crijevo za otpadnu vodu stroja za pranje rublja ili posuđa
  • umjetni materijal
  • s integriranim dovodom vode

Oprema

Ventil sa nepovratnom zaklopkom i odzračnikom, montažna šina, pokrovna ploča od plemenitog čelika, kromirana navojna spojnica za crijevo 90°
s kontrolom kvalitete prema normi DIN 19541

Model 5635.1

godina proizvodnje od 01/1998

Artikli

DN PJ Artikl Količina
40/50 1 369 156

Eksplodirani crtež

  1. Zidna pločica Model 3471
  2. Produžetak Model 3525
  3. Čep za tlačnu probu Model 1516
  4. Navojna spojnica za crijevo Model 5635.79 (455354)
  5. Šesterostrana matica Model 1911

Popis rezervnih dijelova

1 - Zidna pločica

Model 3471

2 - Produžetak

Model 3525

3 - Čep za tlačnu probu

Model 1516

4 - Navojna spojnica za crijevo

Model 5635.79

5 - Šesterostrana matica

Model 1911

Etikete

DN logistički natpisi (kartica) logistički natpisi (etiketa) Artikl
40/50 369 156

CAD datoteke

  • Za zakretanje upotrijebite lijevu tipku miša
  • Za pomicanje upotrijebite desnu tipku miša
  • Za uvećanje upotrijebite kotačić miša
  • Za zakretanje dodirnite jednim prstom
  • Za pomicanje dodirnite dvama prstima
  • Za uvećanje privucite prste

(Molimo odaberite)

DN veličina datoteke Artikl
40/50 911 KB 369 156

Preuzimanje datoteka
